Noodzakelijke afvoercapaciteit, beschikbare oplossingen en de bouwconstructie. Deze drie moeten samenkomen om tot een op alle gebieden passende constructie van goten en putten te komen. Zodat regenwater opgevangen en afgevoerd kan worden, ook als er heel veel water valt. Bij de aanvraag die DDC Aquacare kreeg voor de herinrichting van een deel van het AFAS terrein in Leusden, vergde dat het nodige denk- en rekenwerk.

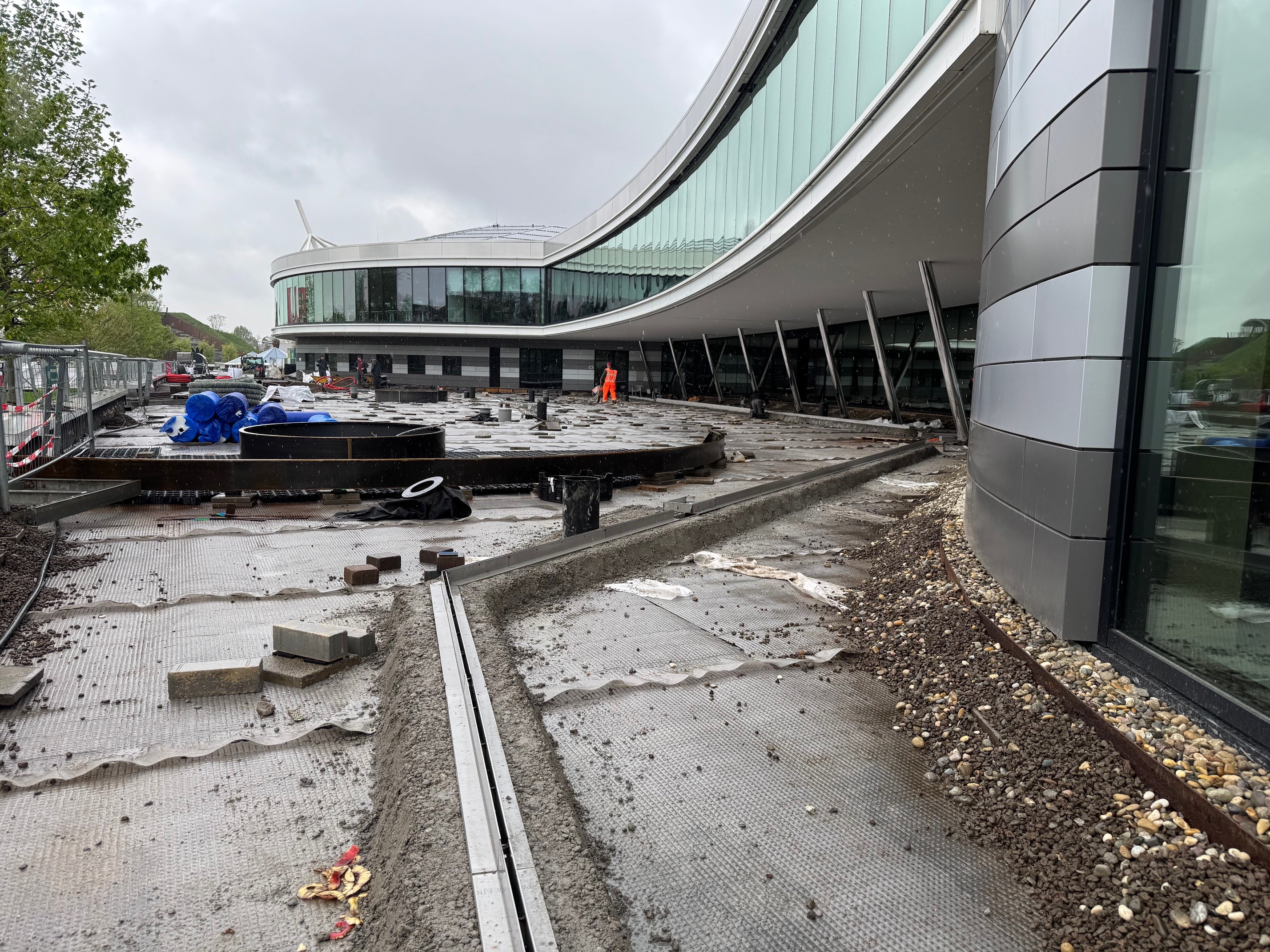

Dura Verneer vroeg aan DDC Aquacare een smalle, rvs sleufgoot voor op het dak van de parkeergarage. ‘Het dak heeft een lage opbouw’, vertelt Leo Koster van DDC Aquacare. ‘Daarnaast moeten we gebruik maken van bestaande ontwateringspunten door het parkeerdak heen.’ Het nieuwe ontwerp van het dak toont een flinke toename van verhard oppervlak. Daardoor moet de opvangcapaciteit van de afvoer groter zijn dan bij tuinen en perken, die ook een deel regenwater opvangen. Water dat door grondpakketten gaat, wordt in vertraging door de drainagemat afgevoerd. Harde oppervlakken vragen om een directere afvoer.
Veel water, weinig ruimte
‘De opbouw van het dak is 18 à 19 centimeter hoog. De wens van de ontwerper was de toepassing van een Metal Silverline 1 sleufgoot. Een goottype dat bestaat uit een sleufopzetstuk met daaronder een ondergoot, die het water afvoert’, legt Leo uit. ‘In de berekening nemen wij de sleuf niet mee als watervoerend element, daarvoor is de ondergoot. De ondergoot heeft een bepaalde afvoercapaciteit. Daarnaast sluiten we deze aan op dakdoorvoerputten die ook een bepaalde afvoercapaciteit hebben. Om dat water op een goede manier passend af te voeren, was een hele puzzel.’
Maatwerk blijkt de oplossing

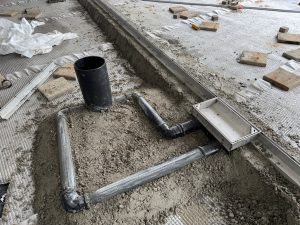

DDC Aquacare heeft hun producten op maat aangepast op de mogelijkheden van het dak. Leo: ‘Met name de dakafvoerputten die boven de doorvoerputten in het dek aangebracht worden (dit zijn ook inspectie- en doorspuitputten voor het onderhoud). Dit zijn maatwerk PE-putten geworden waarop we twee afvoerpunten hebben gemaakt. Normaal gesproken hebben dergelijke putten één afvoerpunt. Deze oplossing is nodig omdat de maximale buisdikte die we in de dakopbouw konden gebruiken, 90mm is. Normaalgesproken neem je een buis van 110mm doorsnee.’
Dat kon hier niet omdat de buizen ook nog eens een stukje over het dek heen moesten naar de bestaande doorvoerputten door het dek. De afvoercapaciteit van een buis van 90mm is kleiner, toch moet voorkomen worden dat er wateroverlast ontstaat bij flinke buien. Dat vergt de nodige berekeningen. ‘We konden de watertoevoer net aan met goten van inwendig 100mm met een opvanggoot van 115mm hoog, waarop we de putten konden aansluiten met de 90mm buizen. Doordat we op die uitlaatputten twee aansluitingen konden maken, kunnen we precies de benodigde hoeveelheid water kwijt. Het zijn dus maatwerkputten geworden.’
